Doğru komütatör undercut ve pah işlemleri, DC motorlarda komütatör yüzeyinin sağlıklı ve kararlı çalışması açısından önemlidir.
Bakır komütatör dilimleri arasında bulunan ve çoğunlukla mikadan oluşan yalıtım malzemesinin, komütatörün çalışma yüzeyinin altında kalması gerekir. Bu işlem undercut, yani mikanın bakır yüzeyin altına alınması olarak adlandırılır.

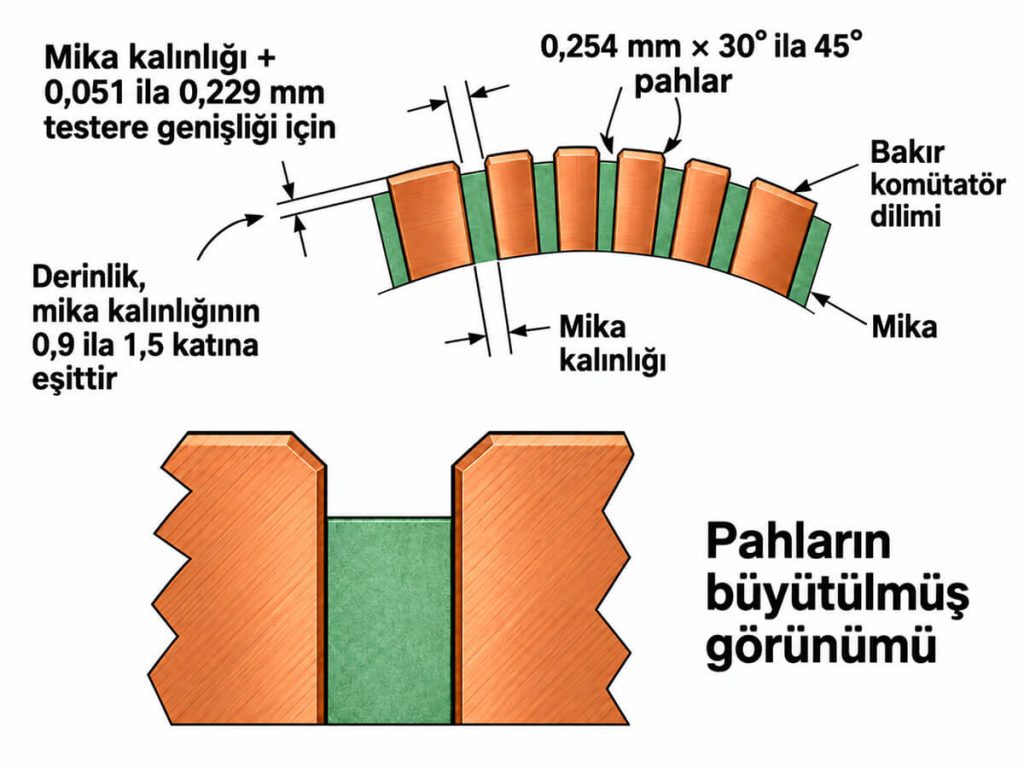

Teknik kaynağa göre önerilen undercut derinliği yaklaşık olarak mika kalınlığının 0,9 ila 1,5 katı seviyesindedir. Aynı kaynakta testere genişliğinin mika kalınlığından yaklaşık 0,051 ila 0,229 mm daha fazla olabileceği ve komütatör dilim kenarlarında yaklaşık 0,254 mm ölçüsünde, 30° ila 45° açıyla pah uygulanmasının önerildiği gösterilmektedir.
Komütatör undercut işlemi, bitişik bakır komütatör dilimleri arasındaki mika yalıtımının kontrollü şekilde aşağı alınması işlemidir.
Bu işlem sonucunda bakır dilimler komütatörün çalışan yüzeyini oluştururken, mika yalıtımı bu yüzeyin altında kalır.
Doğru undercut uygulaması, komütatör dilimleri arasındaki gerekli izolasyon geometrisinin korunmasına yardımcı olur ve komütatörün düzenli çalışmasını destekler.
Komütatör undercut işlemi, bitişik bakır komütatör dilimleri arasındaki mika yalıtımının kontrollü şekilde aşağı alınması işlemidir.
Bu işlem sonucunda bakır dilimler komütatörün çalışan yüzeyini oluştururken, mika yalıtımı bu yüzeyin altında kalır.
Doğru undercut uygulaması, komütatör dilimleri arasındaki gerekli izolasyon geometrisinin korunmasına yardımcı olur ve komütatörün düzenli çalışmasını destekler.
Undercut derinliği, kullanılan mika yalıtımının kalınlığına bağlı olarak belirlenmelidir.
Teknik referansta verilen genel yaklaşım şöyledir:
Undercut derinliği = mika kalınlığının 0,9 ila 1,5 katı
Bu oran, mikanın çalışma yüzeyinin altında yeterli seviyede kalmasını sağlarken gereğinden fazla malzeme kaldırılmasını da önlemeye yardımcı olur.
Undercut işlemi sırasında kullanılacak kesme genişliği de mika kalınlığına göre seçilmelidir.
Teknik kaynakta şu referans verilmektedir:
Testere genişliği = mika kalınlığı + yaklaşık 0,051 ila 0,229 mm
Bu ölçü, bitişik bakır komütatör dilimleri arasında gerekli boşluğun oluşturulmasına yardımcı olur.
Undercut işleminden sonra bakır komütatör dilimlerinin kenarlarına pah verilmesi gerekebilir.
Teknik referansta yaklaşık olarak şu değer önerilmektedir:
0,254 mm × 30° ila 45° pah
Pah işlemi, undercut sırasında oluşabilecek iş sertleşmesine uğramış küçük bakır kenarların giderilmesine yardımcı olur.
Ayrıca uygun pah geometrisi, karbon tozu birikimini ve bakır sürüklenmesini azaltmaya da yardımcı olabilir.
Undercut bölgesi, rutin komütatör kontrolleri sırasında değerlendirilmelidir.
Kontrol edilmesi gereken başlıca noktalar:
Teknik kaynak, komütatör dilimleri arasındaki undercut bölgelerine parçacıkların sıkışabileceğini ve bu kirlenmenin kıvılcıma neden olması durumunda kanalların mekanik olarak temizlenmesinin gerekebileceğini belirtmektedir.
Yanlış veya yetersiz undercut uygulaması, komütatör yüzey kondisyonunu ve dilimler arasındaki çalışma geometrisini olumsuz etkileyebilir.
Bu detaylar özellikle komütatör tornalama veya yüzey yenileme işlemlerinden sonra daha da önem kazanır.
Bir komütatörün undercut, pah veya yenileme ihtiyacını değerlendirirken aşağıdaki bilgiler faydalıdır:
Doğru ölçü ve görsel bilgiler; temizleme, undercut, pah, tornalama veya daha kapsamlı bir onarım gerekip gerekmediğinin değerlendirilmesini kolaylaştırır.
